西门子超高效电机价格：2554.00元/台 最小起订量：3 台 供货总量：10000 台 发货期限：自买家付款之日起60天内发货 有效期至：长期有效

西门子电机超高效低压电动机

SIMOTICS 1LE0003 系列超高效低压电动机是铸铁机壳通用型全封闭自扇冷却或强制冷却式三相异步电动机，其防护等级为 IP55，

该系列电动机设计生产符合 ISO、IEC、GB 等相关标准的要求。SIMOTICS 1LE0003 系列超高效低压电动机适用于连续工作制（S1）、恒转速或一定速度范围内的变频调速应用。

一、运行环境

■ 防护等级 IP55（IEC 60034-5）；

■ 高度不超过海拔 1000 m（IEC 60034-1）；

■ 允许的环境温度在 -20 ºC ~ 40 ºC（IEC 60034-1）；

■ 所允许的相对湿度：

• -20 ºC ≤ T ≤ 20 ºC：100 %

• 20 ºC < T ≤ 30 ºC：95 %

• 30 ºC < T ≤ 40 ºC：55 %

对于更高的环境温度、以及（或者）高于海拔 1000 m 的地点，电动机的额定功率换算系数为 k HT 。所允许的功率值（P adm ）：P adm = P rated • k HT

二、轴承系统

SIMOTICS 1LE0003 系列超高效低压电动机标准配置深沟球轴承或角接触球轴承，这些轴承是密封的或可再润滑型的。

FS80~160 范围的电动机驱动端与非驱动端轴承浮动。

FS180 ~ 315 电动机驱动端轴承浮动，非驱动端轴承固定。标准配置的轴承可以承受一定的悬臂力，关于悬臂力可以参见第11 页“电动机轴驱动端允许的最大悬臂力”。当电动机轴端承受的悬臂力较大时，可以考虑选择增强悬臂力的轴承设计（选件号：L22）。

FS80 ~ 250 范围电动机标配不带再润滑装置；FS280 ~ 315 范围的电动机标配可再润滑轴承，并标配再润滑装置。如果需要，FS100 ~ 250 范围的电动机也可选用可再润滑轴承和再润滑装置

（选件号：L23）。
  三、 绝缘系统

SIMOTICS 1LE0003 系列超高效低压电动机绝缘系统具有可靠性、耐用性好和寿命长、耐冲击能力强的特点。

SIMOTICS 1LE0003 系列超高效低压电动机标准设计温度等级为155（F）。当 1LE0 电动机直接供电，且输出额定功率时，其绝缘系统按 130（B）温度等级使用。

电动机保护

电动机过热保护

电动机热保护是指将温度保护传感器或温度检测传感器嵌入电动机定子绕组或其他适当的地方，从而使其不会因为过热而受到破坏。

不同的电动机热保护方式可以在电动机订货号的第 15 位采用不同的字母或者选件号来表示。下面是电动机的绕组保护和轴承保护的几种保护方式。

绕阻保护

■ PTC 热敏电阻温度保护

目 前，最常用的电动机绕组过热保护方式是采用在电动机绕组中安装 PTC 热敏电阻进行保护。由于热敏电阻的热容量较低以及其在绕足间优良的热传导特性，绕 组温度可被准确的监控。当达到极限温度时（标称跳闸温度），PTC 热敏电阻阻值会出现一个阶跃变化。这一变化被跳闸装置捕捉后，即可断开辅助回路。

PTC 热敏电阻本身不能耐受大电流和高电压。否则会导致半导体器件损坏。PTC 热敏电阻和跳闸装置的开关滞后效应小，因此可以实现快速重起。对于重载起动、起动频率高、负载变化大、环境温度高或电源波动大等应用场合，建议电动机使用该类保护。

两种 PTC 热敏电阻温度保护

－  电动机绕组带一组三芯串联的 PTC 热敏电阻用于跳闸，跳闸温度为 155 ºC，电动机订货号第 15 位字母为“B”，需 2 个辅助接线端子。

－  电动机绕组带两组三芯串联的 PTC 热敏电阻，其中一组用于在电动机跳闸前报警，一组用于跳闸，报警温度为 145 ºC，跳闸温度为 155 ºC，电动机订货号第 15 位字母为“C”，需 4 个辅助接线端子。

■ KTY84-130 温度传感器温度保护

当电动机变频应用时，推荐使用 KTY84-30 温度传感器进行绕组保护。KTY84-130 温度传感器特性曲线如下所示。

一些西门子变频器可以通过温度传感器的电阻来确定电动机的温度，从而设定电动机报警和跳闸的温度。

电动机绕组带一个 KTY 84-130 温度传感器，订货号第 15 位字母为“F”，需 2 个辅助接线端子。

■ PT100 热敏电阻传感器温度保护

PT100 热敏电阻是一种精确高、灵敏度高的传感器，其线性温度阻值优于其他电阻式传感器，性能稳定、可靠性高，其特性曲线如下。两种 PT100 热敏电阻温度保护

－  电动机绕组带 3 个 2 线制 PT100 测温元件，电动机订货号第 15位字母为“H”，需 6 个辅助接线端子。

－  电动机绕组带 6 个 2 线制 PT100 测温元件，电动机订货号第 15位字母为“J”，需 12 个辅助接线端子。
  五、能效说明

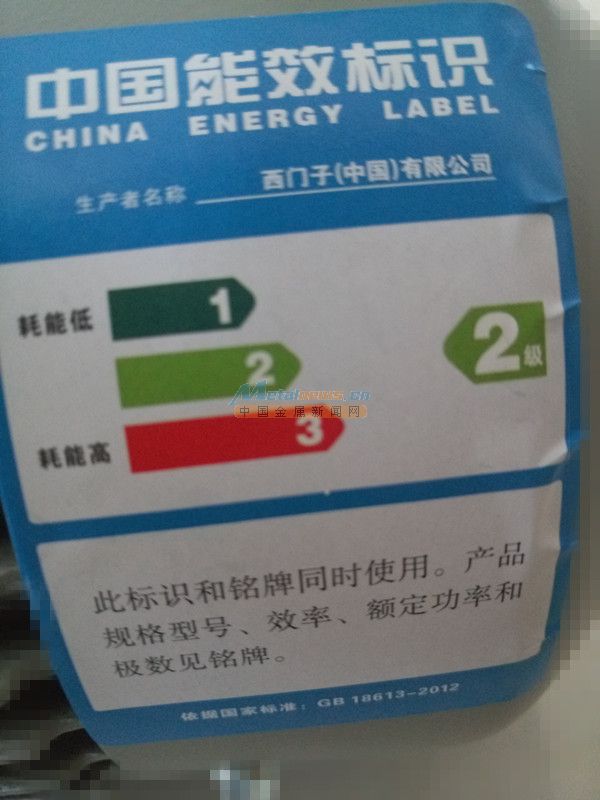

目前西门子1LE0003是二级能耗标准的电机，比现在的三级能效电机更省电，安装尺寸均为IEC标准。尺寸无变化，比三级能将更省电，更轻盈，是机械行业理想的传动能。

我国的能效标准是强制的，即没有达到能效标准中能效限定值要求的用能产品是不合格产品，不允许生产和销售。

  不同等级分别由不同的颜色和长度来表示。最短的是深绿色，代表“未来四年的节能方向”，也就是国际先进水平，其次是绿色、黄色、橙色和红色。
  等级指示色标是根据色彩所代表的情感安排的，其中红色代表禁止，橙色、黄色代表警告，绿色代表环保与节能。

  对应关系

能效比3.40以上：能效等级1级。

能效比3.20~3.39：能效等级2级。

能效比3.00~3.19：能效等级3级。

能效比2.80~2.99：能效等级4级。

能效比2.50~2.79：能效等级5级。
